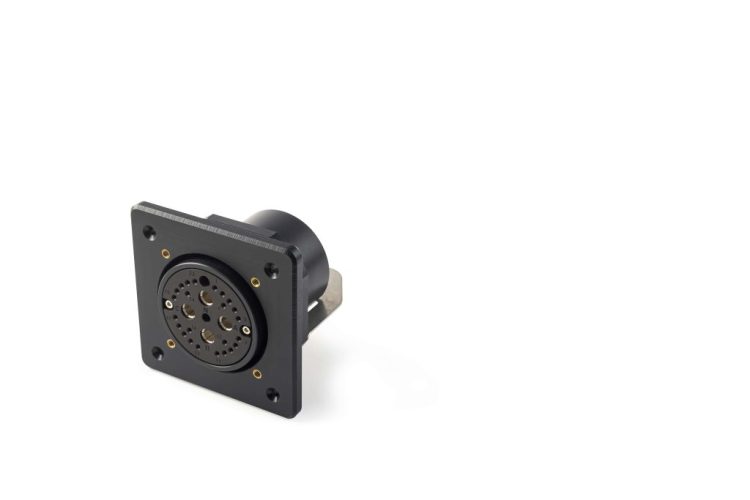

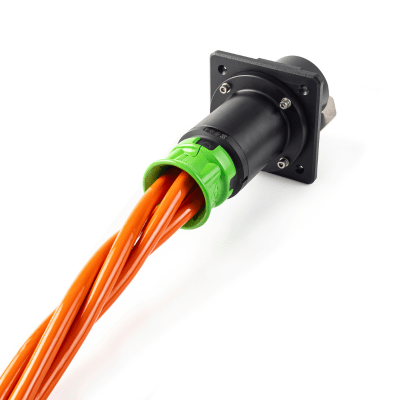

Connecteur de montage sur panneau PPM400 (400 Hz)

Le connecteur pour montage sur panneau PPM400 (400 Hz) offre une solution de connexion sûre et robuste pour les boîtiers de sortie de câbles. Configuré pour répondre aux exigences des clients, il nécessite peu d’entretien et résiste aux chocs.

• Caractéristiques et avantage
• ontacts en cuivre haute conductivité. Alimentation plaquée argent et commandes plaquées or.
• Connecteur étanche IP66/IP67 lorsqu’il est engagé (remplissage non requis)
• Convient à une large gamme de câbles composites et monoconducteurs
• Composants externes fabriqués à partir de polymères thermiquement stables et résistants aux chocs
• Poignée extérieure/système de décharge de traction
• Fourni avec des contacts d’alimentation A, B, C et N et jusqu’à 24 contacts de commande
• Couvercle et capuchon de protection de prise en option
• La polarité peut être inversée à l’aide du contrôle de la première rupture et du dernier mat pour assurer la sécurité

• Gamme

• Tension nominale : 1115/200 V, 400 Hz
• Capacité de transport de courant : 450 A (puissance), 35 A (contrôle)
• Surcharge de courant : 1500 A pendant 1 minute (puissance)
• Test haute tension : 4000 V
• Température de fonctionnement : – -25 °C à +90 °C (y compris l’augmentation de température)
• Forces d’accouplement : selon la norme BS 4G 173
• Normes applicables : ISO 461-1
  et BS 4G 173
• Poids total : 2,5 kg

• Applications

Le support de panneau PPM fournit une solution connectique pour les boîtiers de sortie de câble.
